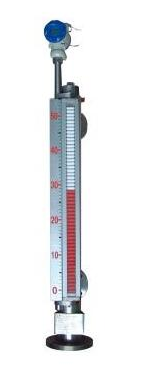

UHZ-50/C型系列侧装式磁性浮球液位计

发布时间:2023-08-18浏览次数:0

功能与适用范围
UHZ-50型磁性浮球液位计(以下简称液位计)。用于工业过程中各种承压(或敞开)贮液设备(塔.缸.槽.球形容器和锅炉)的液体介质的液位检测。能就地显示各种液体的工作情况和液位高度。配上液位变送器就能远距离传送液面的位置信号。通过一定的电气装置达到自动控制和测量液位的目的。
液位计是具有可靠的安全性的检测仪表。由于具有磁性藕合的隔离密闭结构。尤其适用于易燃.易爆和腐蚀有毒液位的液体检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。
液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔,显示清晰,标志醒目。读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
工作原理
液位计采用连通器的原理。使容器内液体等高引入到液位计主体管内。在主体管内的漂浮的浮球组件,根椐浮力原理和磁性藕合原理。在主体管外附靠着能反映磁现象的翻柱作为液面位置的显示。随主体管内液位的变化,浮球组件的高低也相应变化。从而使主体管外的翻柱作180度的翻转,当液位上升时,翻柱由白色转为红色,当液面下降时,翻柱由红色转为白色。显示器的红,白界位处为容器内介质液位的实际高度。从而实现液面的检测目的如

特点:
1: 适用于容器内液体介质的液位测量除现场显示外,还可配远传变送器、液位控制器等功能。
2: 显示直观醒目,显示方向可根据用户要求改变显示方向。
3: 测量范围大,不受容器高度限制。
4: 显示器组件与被测介质完全隔离,故密封性好可靠安全。
5: 结构简单,安装方便,维修简易。
6: 耐腐蚀,防爆

主要技术参数
1.测量范围:0-300mm、0~6000mm
2.测量精度:±10mm
3.介质密度:≥0.5g/cm3
4.工作压力:1.0,1.6,2.5,4.0MPa
5.工作温度:A=80℃ B=120℃ C=200℃D=300℃
6.介质粘度:≤0.4Pa.S(在介质条件下,L对粘度大或低温时易结晶介质要选用加热夹套)
7.测量界位比重差:≥0.15g/cm3
8.本厂出厂连接法兰尺寸:DN20 PN2.5(公制管)
9.连接法兰采用化工部1998年发布的HG20592-20635-97法兰标准。若采用其它法兰标准请用户在订货时注明。法兰连接孔分布形状:正方形。工作原理:
整流器
       最近大量使用的是二极管的变流器,它把工频电源变换为直流电源。也可用两组晶体管变流器构成可逆变流器,由于其功率方在整流器整流后的直流电压中,含有电源6倍频率的脉动电压,此外逆变器产生的脉动电流也使直流电压变动。为了抑制电压波动,采用电感和电容吸收脉动电压(电流)。装置容量小时,如果电源和主电路构成器件有余量,可以省去电感采用简单的平波回路。
逆变器
        同整流器相反,逆变器是将直流功率变换为所要求频率的交流功率,以所确定的时间使6个开关器件导通、关断就可以得到3相交流输出。以电压型pwm逆变器为例示出开关时间和电压波形。
        控制电路是给异步电动机供电(电压、频率可调)的主电路提供控制信号的回路,它有频率、电压的“运算电路”,主电路的“电压、电流检测电路”,电动机的“速度检测电路”,将运算电路的控制信号进行放大的“驱动电路”,以及逆变器和电动机的“保护电路”组成。
(1)运算电路:将外部的速度、转矩等指令同检测电路的电流、电压信号进行比较运算,决定逆变器的输出电压、频率。
(2)电压、电流检测电路:与主回路电位隔离检测电压、电流等。
(3)驱动电路:驱动主电路器件的电路。它与控制电路隔离使主电路器件导通、关断。
        (4)速度检测电路:以装在异步电动机轴机上的速度检测器(tg、plg等)的信号为速度信号,送入运算回路,根据指令和运算可使电动机按指令速度运转。
(5)保护电路:检测主电路的电压、电流等,当发生过载或过电压等异常时,为了防止逆变器和异步电动机损坏,使逆变器停止工作或抑制电压、电流值。
概述
主电路是给异步电动机提供调压调频电源的电力变换部分,变频器的主电路大体上可分为两类:电压型是将电压源的直流变换为交流的变频器,直流回路的滤波是电容。电流型是将电流源的直流变换为交流的变频器,其直流回路滤波是电感。 它由三部分构成,将工频电源变换为直流功率的“整流器”,吸收在变流器和逆变器产生的电压脉动的“平波回路”,以及将直流功率变换为交流功率的“逆变器”。
